Толщина листа сэндвич-панели: металл для стен и кровли

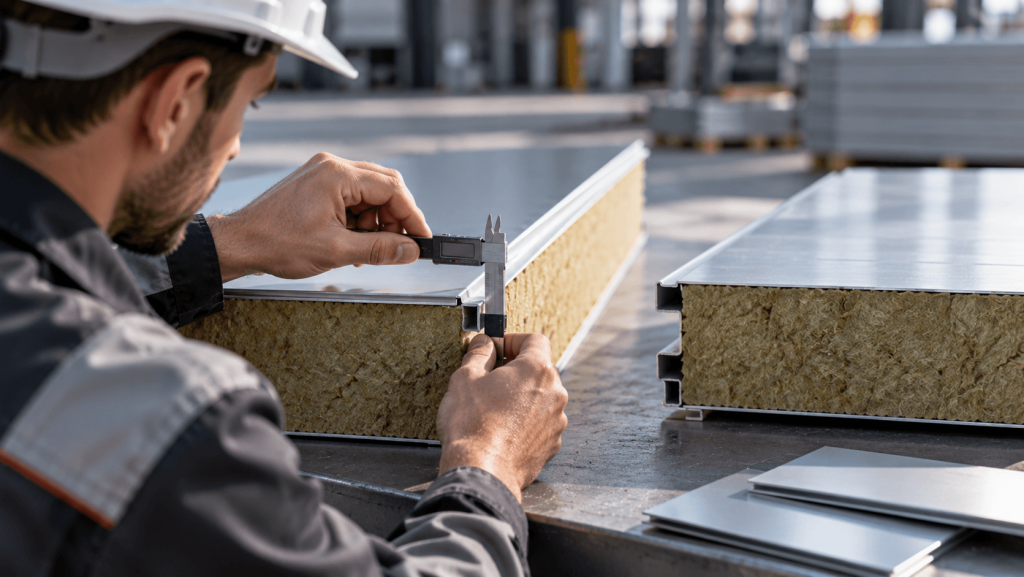

Как выбрать толщину металлической облицовки

Чтобы определить, какая толщина листа металла подойдет для сэндвич-панелей, учитывают назначение конструкции, расчетные нагрузки, расстояние между опорами, схему крепления, условия эксплуатации.

Универсального значения отдельно для стен или кровли нет. Параметры облицовки определяет проектировщик по характеристикам конкретного объекта.

В производстве используем металлическую облицовку толщиной 0,5 мм. Исполнение 0,7 мм предусматриваем по индивидуальной спецификации и фиксируем при оформлении заказа.

Увеличение толщины листа само по себе не гарантирует требуемую несущую способность. Результат зависит также от профилирования, вида утеплителя, длины пролета, схемы крепления.

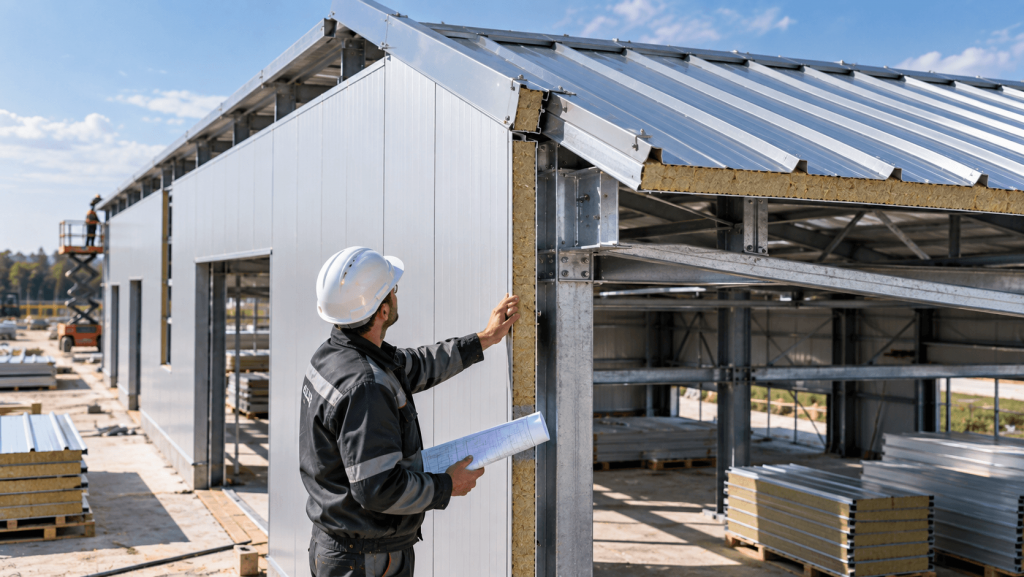

Выбор толщины металла для стеновых панелей

Толщину металла стеновых сэндвич-панелей определяют по условиям эксплуатации каждого участка фасада.

При подборе учитывают:

• расчетные ветровые нагрузки;
• расстояние между элементами каркаса;
• вертикальное или горизонтальное расположение;
• высоту здания;
• количество проемов, особенности примыканий;
• риск ударов, других локальных воздействий;
• требования проектной документации.

Толщина листа стеновой сэндвич-панели зависит также от расположения конструкции. Например, нижние участки фасада, погрузочные зоны, стены производственных зданий чаще подвергаются механическим воздействиям. Необходимость применения более толстого металла определяет проектировщик.

Выбор металла для кровли

Толщину металла кровельной сэндвич-панели подбирают по расчетной схеме покрытия.

Значение имеют:

• снеговая, ветровая нагрузки;
• расстояние между прогонами;
• уклон кровли;
• длина;
• расположение проходок, проемов;
• нагрузки при монтаже или предусмотренном проектом обслуживании кровли;
• количество креплений, схема их размещения.

Кровельная конструкция работает иначе, чем стеновая. Поэтому нельзя автоматически переносить выбранное для фасада значение на крышу даже при совпадении остальных параметров.

Толщина металлического листа сэндвич-панелей — только один из параметров расчета. Для кровли также проверяют пролет, тип профиля, утеплитель, крепление.

Могут ли облицовки различаться

Две стороны наружной сэндвич-панели работают в разных условиях. Внешняя контактирует с осадками, ветром, солнечным излучением, перепадами температуры. На сторону, обращенную внутрь здания, могут воздействовать влажность, загрязнения, особенности производственной среды.

Если проект предусматривает разные характеристики облицовок, их параметры фиксируют в спецификации отдельно. Возможность выпуска такого исполнения мы согласовываем до оформления заказа.

Требования ГОСТ к толщине металла

ГОСТ 32603–2021 распространяется на трехслойные панели с металлическими облицовками, сердечником из минеральной ваты. Номинальная толщина стального проката с полимерным покрытием должна составлять не менее 0,5 мм для первого класса, не менее 0,45 мм — для второго.

Соответствие минимальному нормативному значению не отменяет проектный расчет. Если условия эксплуатации требуют более толстого листа, этот параметр указывают в спецификации.

Что указать в спецификации

Перед подготовкой заказа можно сверить доступные размеры, другие технические характеристики сэндвич-панелей. Для каждой позиции указывают:

Если в документации не указана толщина металлических листов, данных для изготовления недостаточно. Необходимо зафиксировать параметры обеих облицовок.

Передайте нам спецификацию или рабочие чертежи. Мы проверим возможность изготовления, подготовим комплектацию заказа.
