Рабочая ширина сэндвич-панели: размеры для стеновых и кровельных панелей

Чем рабочая ширина отличается от полной

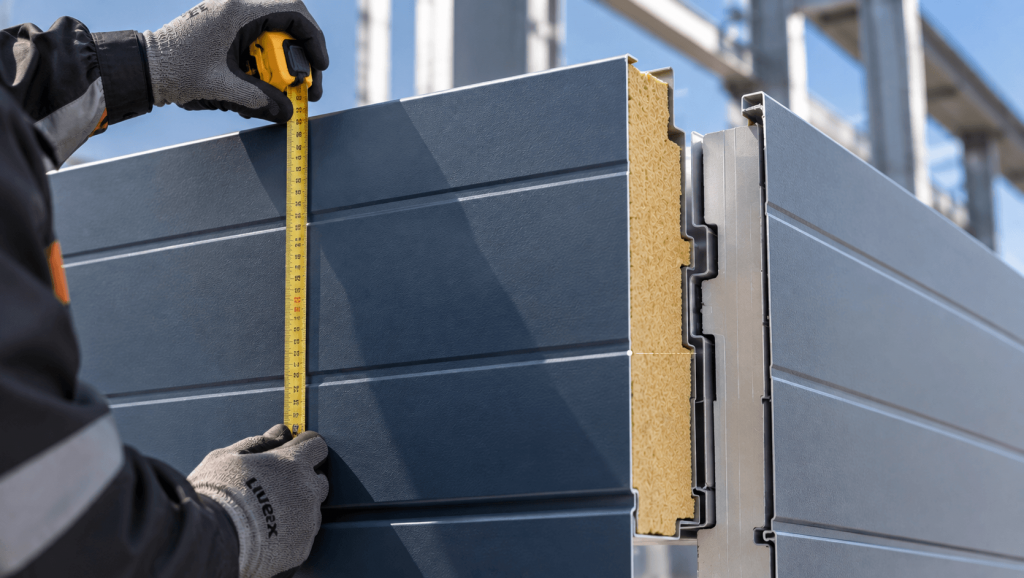

Полную ширину измеряют от одного края изделия до другого вместе с элементами замкового соединения. После сборки часть материала участвует в формировании стыка и не увеличивает закрываемую площадь.

Рабочим называют размер поверхности, которую изделие фактически перекрывает после соединения с соседним. В проектной и производственной документации также встречается термин «монтажная ширина»: обычно он обозначает тот же полезный размер, однако перед расчетом следует проверить терминологию и чертежи производителя.

Если при подготовке раскладки использовать полную величину вместо рабочей, возникнет ошибка в количестве продукции. Незначительное расхождение по одной позиции суммируется на протяженном фасаде или кровле.

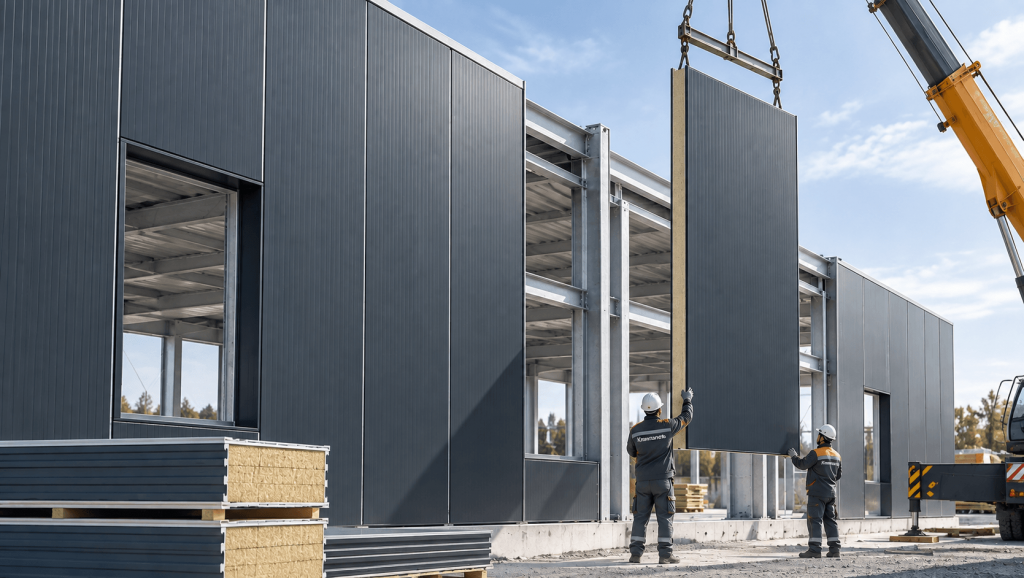

Размер стеновых панелей

Рабочая ширина стеновой сэндвич-панели указывает шаг, с которым повторяются стыки. У нас доступны два исполнения:

Выбранное исполнение необходимо согласовать до подготовки окончательной раскладки. Если изменить этот параметр после проектирования, поменяются количество изделий и расположение стыков относительно колонн, ригелей и проемов. Может потребоваться корректировка отдельных позиций и доборных элементов.

При расчете стен учитывают:

• направление монтажа;
• расположение окон, ворот и дверей;
• привязку стыков к элементам каркаса;
• размеры угловых и примыкающих участков;
• необходимость подрезки крайних панелей;
• деление фасада на отдельные захватки.

Например, для участка стены длиной 11 900 мм без проемов при вертикальном монтаже и выбранном исполнении 1190 мм предварительно потребуется 10 панелей: 11 900 ÷ 1190 = 10

Распространять результат на весь фасад нельзя. Зоны проемов, углы и участки разной высоты рассчитывают по раскладке.

Исполнение шириной 1190 мм не является универсальным для любого объекта. На одном участке оно позволяет сократить количество стыков или избежать подрезки, на другом удобнее размер 1000 мм. Вариант выбирают при подготовке раскладки.

Размер кровельных панелей

Рабочая ширина кровельной сэндвич-панели Климпанель составляет 1000 мм. Ее учитывают поперек направления укладки. Длину изделия определяют по скату с учетом проектного решения.

Кровельную панель нельзя заменять стеновой только из-за совпадения полезного размера. Эти виды продукции различаются конструкцией замка, профилированием и назначением. Для покрытия используют панели, предусмотренные проектом именно для кровли.

При подготовке раскладки проверяют:

• геометрию каждого ската;
• расположение коньков, ендов и карнизов;
• наличие фонарей, люков и проходок;
• направление монтажа;
• длину изделий;
• положение продольных и поперечных стыков;
• схему опирания на прогоны.

Если ширина участка покрытия поперек направления монтажа равна 12 000 мм, предварительно потребуется 12 изделий:

12 000 ÷ 1000 = 12

Полученное значение является предварительным. Фактическое количество определяют по раскладке всей кровли.

Как рассчитать площадь позиции

Для каждой марки в спецификации записывают:

• тип;
• утеплитель;
• толщину;
• длину;
• полезную ширину;
• характеристики облицовок;
• количество.

Площадь одной позиции рассчитывают по формуле:

Площадь = рабочая ширина x длина x количество.

Если исходные размеры указаны в миллиметрах, перед расчетом квадратных метров их переводят в метры. Например, десять стеновых панелей шириной 1190 мм и длиной 6 м закрывают: 1,19×6×10 = 71,4 м²

Так можно определить площадь конкретной марки. Расчет не заменяет проверку раскладки и не учитывает комплектующие: фасонные элементы, крепеж, уплотнители и другие позиции считают отдельно.

Что проверить перед заказом

Перед отправкой спецификации производителю проверьте:

• во всех чертежах используется одно и то же исполнение;
• для стен и кровли указаны разные марки;
• стыки привязаны к несущим элементам;
• учтены проемы и участки подрезки;
• длина каждой позиции соответствует раскладке;
• количество совпадает с последней редакцией проекта.

Доступные размеры и другие технические характеристики сэндвич-панелей лучше сверить до завершения рабочей документации. Это позволит подготовить раскладку под фактически выпускаемую продукцию и избежать пересчета заказа.

Передайте специалистам Климпанель спецификацию, раскладку или рабочие чертежи. Мы проверим производственные параметры, рассчитаем стоимость и подготовим комплектацию для поставки на объект.
