Спецификация сэндвич-панелей: состав и правила заполнения
Климпанель

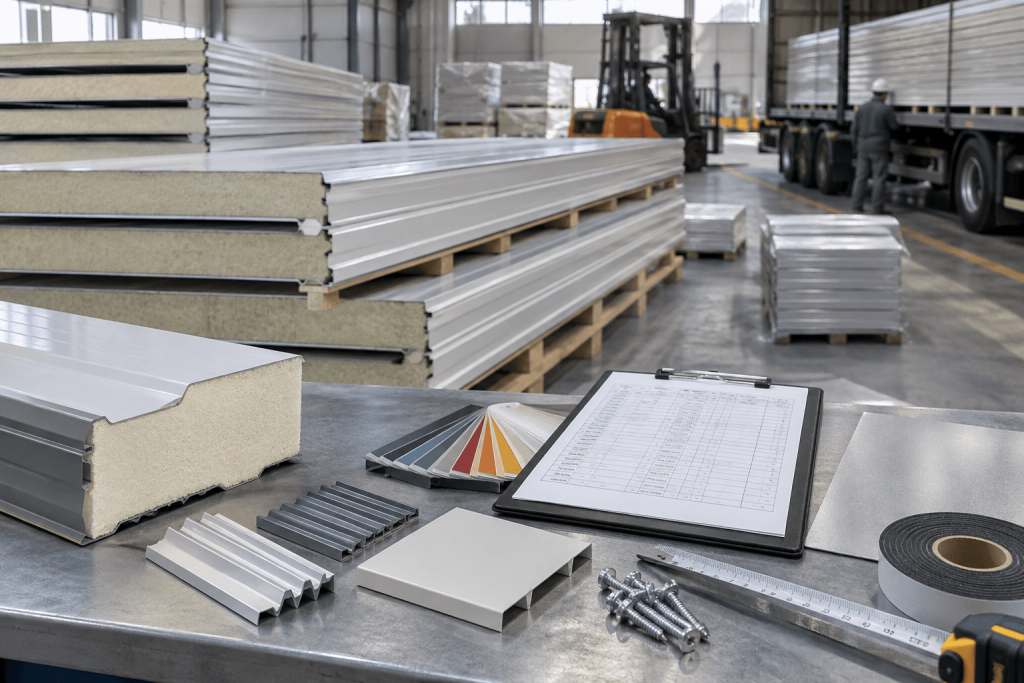

Спецификация
Одной площади и толщины недостаточно. Для производства нужны параметры каждой позиции, а для комплектации — сведения о фасонных элементах, крепеже и уплотнителях.
Спецификацию не следует путать с раскладкой. Раскладка показывает положение панелей на фасаде или кровле, направление монтажа и расположение стыков, а спецификация не отражает размещение изделий. Если документ составлен по рабочим чертежам, обозначения позиций должны совпадать с указанными на них марками.
Какие сведения указывают для каждой позиции
Спецификация на
| Параметр | Что фиксирует |
|---|---|
| Марка | Обозначение, совпадающее с чертежом |
| Назначение | Стеновая или кровельная панель |
| Утеплитель | Минеральная вата или пенополистирол |
| Толщина | Значение в миллиметрах |
| Ширина | Монтажная ширина исполнения |
| Длина | Размер готовой панели |
| Облицовка | Толщина наружного и внутреннего металлических листов |
| Цвет | Отдельно для наружной и внутренней стороны |
| Профилирование | Рисунок каждой облицовки |
| Количество | Число панелей одной марки |
| Площадь | Общая площадь панелей одной позиции |
В спецификации указывают конкретные параметры каждой позиции с учетом возможностей производителя. Например, мы выпускаем панели толщиной от 40 до 250 мм и длиной до 12 м. Монтажная ширина стеновых панелей составляет 1000 или 1190 мм, кровельных — 1000 мм. Для облицовки используем металл толщиной 0,5 мм, вариант 0,7 мм изготавливаем под заказ.
Для наружной и внутренней облицовок отдельно указывают толщину металла, код цвета по каталогу RAL и тип профилирования. Такая запись исключает путаницу, если для двух сторон выбраны разные цвета, толщина металла или рисунок поверхности.
Как группировать панели в спецификации
В одну строку объединяют панели, у которых совпадают все производственные параметры. Если изделия различаются по длине, цвету, профилированию или другим характеристикам, для них создают отдельные позиции.
| Марка | Тип | Утеплитель | Толщина | Длина | Количество |
|---|---|---|---|---|---|
| стеновая | минвата | 100 мм | 6000 мм | 12 | |
| стеновая | минвата | 100 мм | 3500 мм | 4 | |
| кровельная | минвата | 150 мм | 9000 мм | 8 |
В таблице приведен сокращенный пример спецификации. Для каждой позиции также указывают монтажную ширину, характеристики облицовок, цвет, профилирование и общую площадь панелей.
Комплектующие в спецификации
При комплектации заказа фасонные элементы, крепеж и уплотнители можно выделить в отдельные разделы. Для каждой группы указывают:
- фасонные элементы — обозначение, размеры, толщину металла, цвет, длину и количество; для нестандартных деталей дополнительно прикладывают чертеж или эскиз;
- крепеж — тип, размер и количество;
- уплотнители — материал, сечение и необходимую длину.
Так панели и комплектующие разделяются по группам продукции и единицам расчета. В зависимости от принятой формы документа их количество может быть указано в штуках, квадратных или погонных метрах.
Какие стандарты учитывают при оформлении
Спецификация
ГОСТ 32603–2021 — содержит технические требования к трехслойным металлическим панелям с сердечником из минеральной ваты, включая правила их условного обозначения;ГОСТ 21.501–2018 — регулирует состав и оформление рабочей документации архитектурных и конструктивных решений, а также документации на строительные изделия;ГОСТ 21.110–2013 — устанавливает форму и общие правила выполнения спецификации оборудования, изделий и материалов в составе рабочей документации.
Спецификация для расчета заказа может отличаться от ведомости, входящей в рабочую документацию. Ее состав согласовывают с производителем с учетом параметров выпускаемой продукции.
Что проверить перед отправкой производителю
- каждой марке соответствует только один набор характеристик;
- обязательные ячейки заполнены, а неопределенные параметры отмечены отдельно;
- длина, ширина и толщина указаны в миллиметрах;
- наружная и внутренняя облицовки подписаны раздельно;
- для цвета приведен точный код RAL;
- количество по каждой позиции и итоговая площадь рассчитаны без арифметических ошибок;
- для нестандартных фасонных элементов приложены чертежи или эскизы с размерами;
- на документе указаны актуальная дата и версия.
Если параметр еще не определен, это лучше отметить, а не заполнять ячейку предположительным значением.
По переданным параметрам мы рассчитаем стоимость стеновых и кровельных панелей и сформируем комплектацию заказа. Для расчета направьте нам готовую спецификацию или рабочую документацию.
